前言
先前介紹利用Pronto code轉換成Broadlink base64 code以及利用ESPhome做到紅外線訊號反饋，但相信很多同好會發現，當你想找pronto code的時候不一定能夠找到，亦或是ESPhome解析出來的編碼不一定能夠使用，這邊介紹一個好用的IR分析軟體：IRscrutinizer
IRscrutinizer 介紹
哪裡抓：
官方說明：
http://www.harctoolbox.org/IrScrutinizer.html#Text+format
打開軟體後的畫面長這樣：
淡藍色框：主要功能介面，底下針對各個功能簡單說明
IR分析(Scrutinize signal)
紅色框：我們要解析的IR code，格式的話pronto hex跟Raw都可以
藍色框：針對紅框內的code開始編輯，如果你要針對code做微調的話
綠色框：當解析完成後要輸出你的code，按此按鈕就會將code轉成你設定好的格式並輸出到指定路徑
另外此畫面中的decode欄位，是程式依據我們提供的code所解析出來業界有定義的protocol，例如常見的NEC、Sony等，如果無法辨識為業界的protocol，這欄位就不會有東西
IRP欄位則是針對IR code的部分，業界的一個標記系統，針對各個特徵一一解析出來，這裡面的相關定義很複雜，有興趣的可以參考下列網頁：
http://www.hifi-remote.com/wiki/index.php/IRP_Notation
或是這一個：
http://www.hifi-remote.com/johnsfine/DecodeIR.html#Introduction
IR code群組(Scrutinize remote)
當我們在網路上找到後批次輸入，就會出現在這一頁，至於怎麼輸入後面會介紹
代碼產生器(Render)
當知道你的裝置Protocol為何後，此功能可幫你“猜”出一些你找不到的功能，因為你能直接輸入參數得出對應的code去測試，如圖例，我們利用NEC/ D=128/ F=156可得出一組raw code
紅色框：選擇你要的protocol後，依照你需要的功能分別將Device/ Subdevice/ Function等參數填入
綠色框：Render：跑出你要的代碼/ Export：輸出此組代碼/ Transmit：發射此組代碼(需有對應設備)
藍色框：將Render出的code移至Scrutinize signal/ Scrutinize remote
代碼導入(import)
這裡花點篇幅說明一下，前三項是直接在網路上透過幾個較大的網站導入IR code，但前兩項好像因為權限問題好像無法直接登入，不過可以透過右方的web site直接進去抓，Remotelocator的話可以直接導入但產品不多，至於其他項目都是對應特定的編碼格式來將IR code整理成一整包，這裡就不一一說明。
這邊針對JP1 Forum這個論壇內所找的到的幾種檔案如何直接應用做教學，裡面最常見的有 .rmdu/ .txt：
-
.rmdu
看官方說明.rmdu早期斯乎可直接導入，但最新版本看起來無法導入，研究了一下之後找到解決方式，利用RemoteMaster這個軟體來將檔案轉成.girr後即可在IRscrutinizer內導入，軟體連結如下：
JP1 Remotes :: View topic - RMIR v2.13 available
這邊注意此軟體要在支援Java環境下才能開啟，下載完解壓縮後到資料夾內找到RemoteMaster.jar這個檔案
開啟後直接導入.rmdu檔
將IR code轉成.girr
至IRscrutinizer開啟
若看的懂相關protocol的話也可以直接至IRscrutinizer render即可，不一定要透過轉檔後再開啟的步驟 -
.txt
若在JP1 Forum內找設備的IR code，會發現論壇裡的.txt檔案IRscrutinizer的import雖然有支援.txt類型的檔案但卻打不開，直接打開.txt檔案後發現裡面長這樣：
有稍微爬文一下發現JP1似乎有統一.txt的格式？實際測試後發現RemoteMaster能打開，所以按照上述的方式將.txt轉換成.girr後到IRscrutinizer內開啟即可
如果有找過相關資訊的同好相信會注意到IR的相關協定太多太雜，從發射接收的紅外編碼到編碼本身的編輯格式，百百種，看得眼花撩亂，我這邊僅針對我有研究過的部分分享一下，若說明的不嚴謹還請包涵
代碼輸出(Export)
將我們需要的代碼輸出成我們需要的格式，能分別輸出Scrutinize signal/ Scrutinize remote/ Render頁面的code，而且格式超級多，連HA博聯用的Base64都有，用這個軟體就不需要再使用我另一篇介紹的方式([教學] IR Remote control_將Pronto code轉換成Base64)，初步實驗導出的都能用
發射與接收硬體(Sending、Capturing hw)
此兩分頁就不著墨太多，這主要是讓你接入外部硬體，方便你直接在這上面測試訊號，但我沒有這些硬體，所以就沒辦法進行測試，目前已知低成本做法是用Arduino接入，但我們能透過ESPhome得到的訊號來此作分析，後續如果有接入硬體再跟大家分享
實際應用

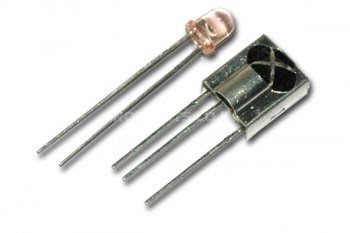

在開始針對實際應用分享之前，先稍微針對IR code的格式做基本的解說，IR code其實就是利用紅外線燈源的開啟、關閉來告訴接收端說我現在需要的是什麼功能，但因為環境內的光源非常多，很多都會有紅外線的頻譜，因此接收器會收到很嚴重的干擾，有玩DIY的朋友就會發現ESPhome的receiver當你開個電燈甚至環境光源有點變化，它都能接收到訊號，所以IR訊號會利用一個非常快速的週期性明滅來當作整個訊號的基底，也就是我們常看到的carrier frequency，以NEC protocol常見的38khz為範例：
此圖可以作為一個簡單的說明，用一個頻率為38khz的Carrier做基底，當你決定要發出去的code波型決定後，利用開關這個Carrier來將code表達出來，即可避免環境干擾讓設備接收到正確的訊號。
詳細的IR code基本原理分享兩個網址，有興趣可以了解一下：
http://www.remotecentral.com/features/irdisp1.htm
或是這個
會需要去分析到編碼，主要都是因為ESPhome學碼後可能遇到一些編碼不嚴謹或是ESPhome Library dump出來有問題，但狀況百百種，我僅針對我遇到的狀況做一些分享：
-
Pronto code
首先先從我們最容易找到的品牌電器的Pronto code開始，
IRscrutinizer內可以將你貼過來的code顯示為Pronto hex或是Raw code，下圖為同一個hex code但轉變為Raw code：
這個Raw code有沒有很熟？其實就是我們ESPhome內使用的Raw code，他的表達方式很簡單，+為carrier開啟的時間，-為carrier關閉的時間，以圖為例，+9019即為carrier開啟9019us，以此類推。通常我們如果已經找到對應型號的Pronto hex code，直接用上述提到的，Export成Broadlink用的code或是直接將Raw code貼給ESPhome去做測試即可 -
ESPhome Dump出來的Raw code
以LG電視為例：
將此Raw code利用IRscrutinizer做分析：
眼尖的人可能會注意到，為什麼dump出來的最後三碼知道要分段來看，因最後三碼的頭碼為+號，故並需另外用“[]”區分開來，這會大大影響解析出來的結果，因為每一家的protocol定義不同，像LG的你按鈕按著不放，他只會一直發射後面那段藍色的dummy訊號！另外有沒有發現decode欄位有明確指出所使用的protocol?恭喜！這邊有機會到Render用相同的protocol，所有參數都設定一樣，藉由更動F去猜一些遙控器上沒有的功能，舉相同案例的範例，NEC1/ D=4/ F=160：
或許可能會覺得這樣有點蠢，但IR論壇上很多人都是這樣試出來的；要能這樣做code的推算，若沒準確分析Raw的形式，你可能會走錯方向白費工，建議可以先試幾個按鍵確定protocol沒問題後，再去慢慢試。 -
另外有跟一些同好討論過，有的人原來用Arduino可以，但改成ESPhome就不行(反之亦然)，這邊我有稍微研究了一下差異，主要原因來自選用的套件他解碼來源是什麼，所以如果遇到Arduino可以ESPhome不行，就需要去看一下每一個代碼的差異，也可以貼到IRscrutinizer去看兩者差異，因為我目前手頭沒實際案例就沒辦法分享，有興趣的同好可留言討論。
結語
花了相當多時間在碰IR這塊的DIY，這邊幾個重點分享一下：
- ESPhome學碼是逆向工程，讀到得值都有誤差，所以不能用的機率不低。
- 解析依靠的是ESPhome所使用的decode library，所以解析出來的不一定是實際狀況，有Arduino的就有很多不同版本可以比較
- 學碼時，如果要做進階訊號同步，記得先確認每次收到的碼是否差異過大，有的廠家設計的不嚴謹，有的protocol(ESPhome未必內建)或是廠商故意設定連續兩次發射代碼會有不同規則，所以要先確認是否每次接收到的都很接近或是格式一致
- IR編碼百百種，要搞懂太難啦，如果真的解不出來，買broadlink吧，大家會推不是沒道理
當然我遇到的狀況都只是冰山一角，畢竟我目前設備都能夠控制，真的有遇到不同難題的，歡迎大家一起腦力激盪！
