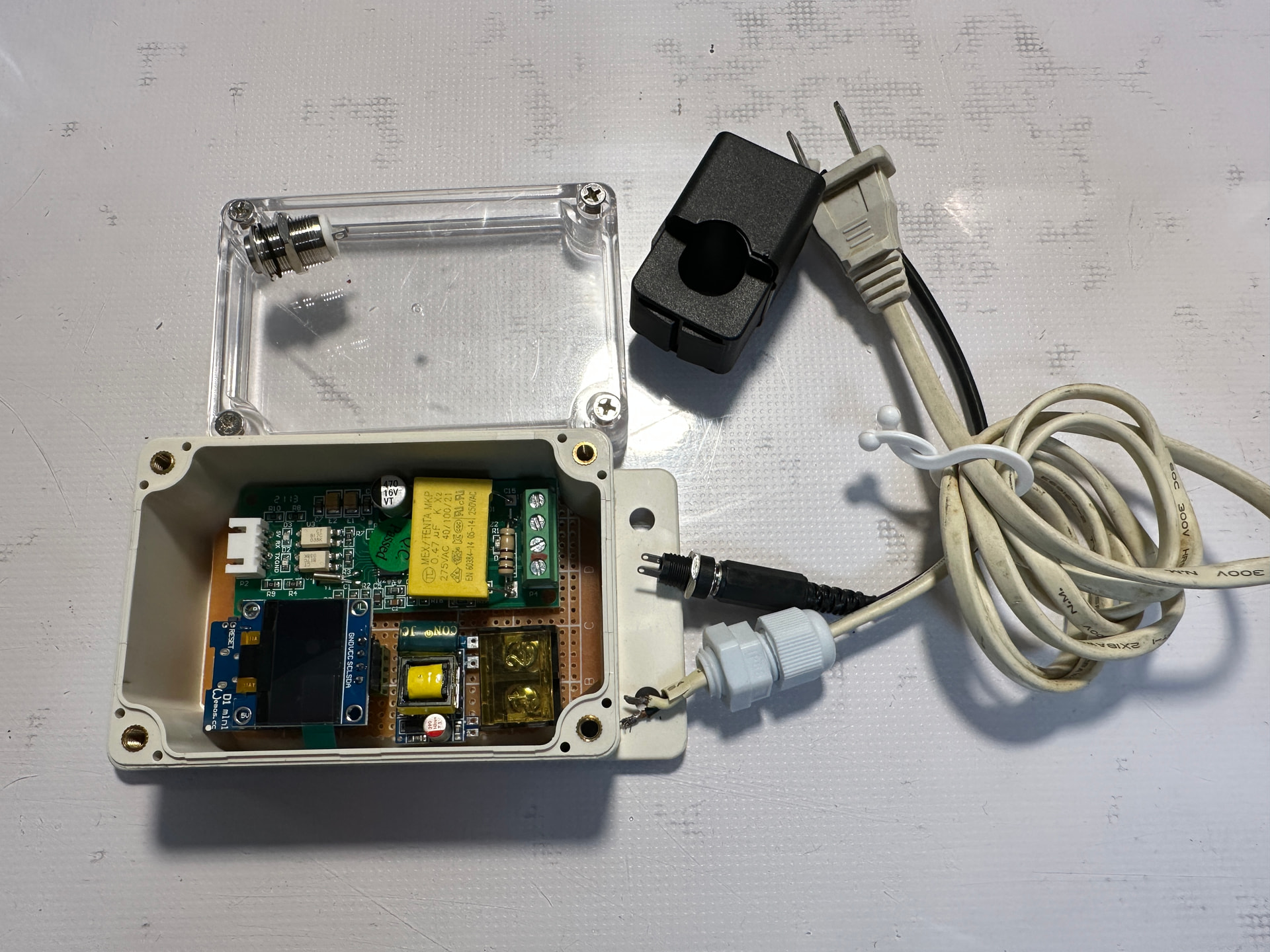

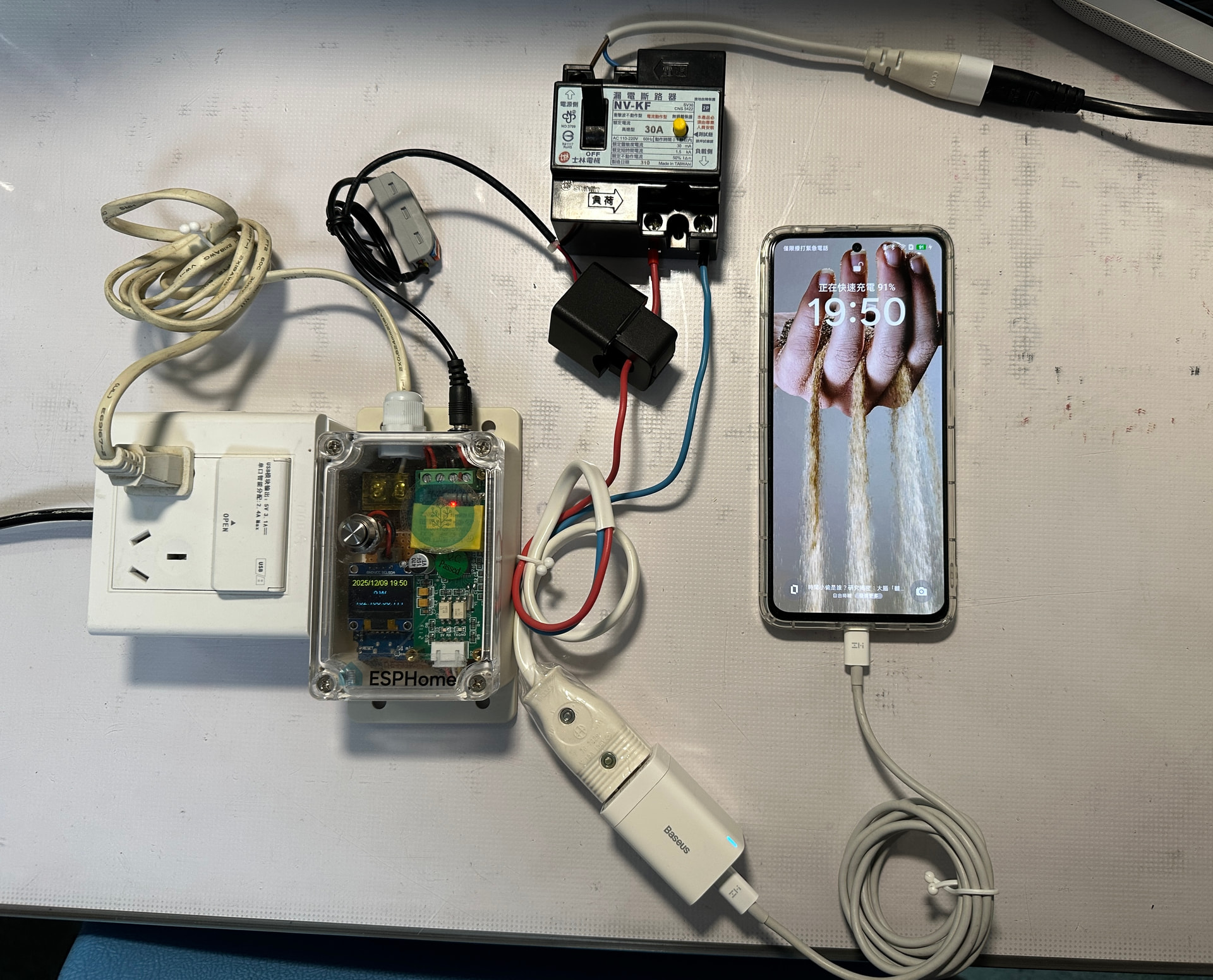

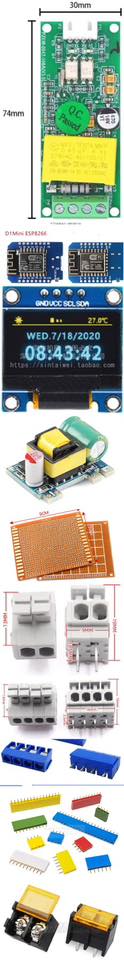

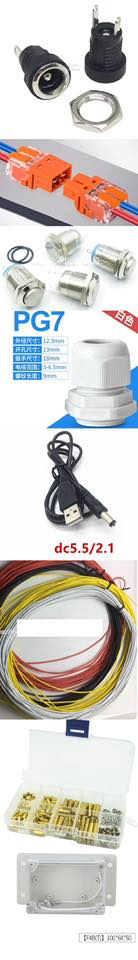

DIY Portable ESPHome Power Usage Monitor
# https://github.com/PricelessToolkit/PowerMeter/tree/main
# https://www.youtube.com/watch?v=dMA6r-ai6mg
# https://github.com/PricelessToolkit/PowerMeter/blob/main/ESPHome/pmeter.yaml
# https://github.com/PricelessToolkit/PowerMeter/blob/main/PresenceDetection/wifipresencedetection.yaml
# 螢幕版http://psenyukov.ru/%D0%BC%D0%BE%D0%BD%D0%B8%D1%82%D0%BE%D1%80%D0%B8%D0%BD%D0%B3-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%8D%D0%BD%D0%B5%D1%80%D0%B3%D0%B8%D0%B8-%D1%81-%D0%BF%D0%BE%D0%BC%D0%BE%D1%89%D1%8C%D1%8E/
# https://www.youtube.com/watch?v=Cv20o5_Su5I
################################################################################################
# Portable Power Meter (Optimized Final Version)
################################################################################################
substitutions:
device_name: portable-power-meter
esphome:
name: ${device_name}
friendly_name: pmeter單獨電力監測移動版
on_boot:
priority: -10
then:
- delay: 3s
- lambda: |-
id(my_display).turn_off();
################################################################################################
esp8266:
board: d1_mini
framework:
version: latest
restore_from_flash: false
################################################################################################
# Logging
################################################################################################
logger:
baud_rate: 0
level: ERROR
################################################################################################
# Home Assistant API
################################################################################################
api:
reboot_timeout: 0s
################################################################################################
# OTA 更新
################################################################################################
ota:
- platform: esphome
################################################################################################
# Web 伺服器
################################################################################################

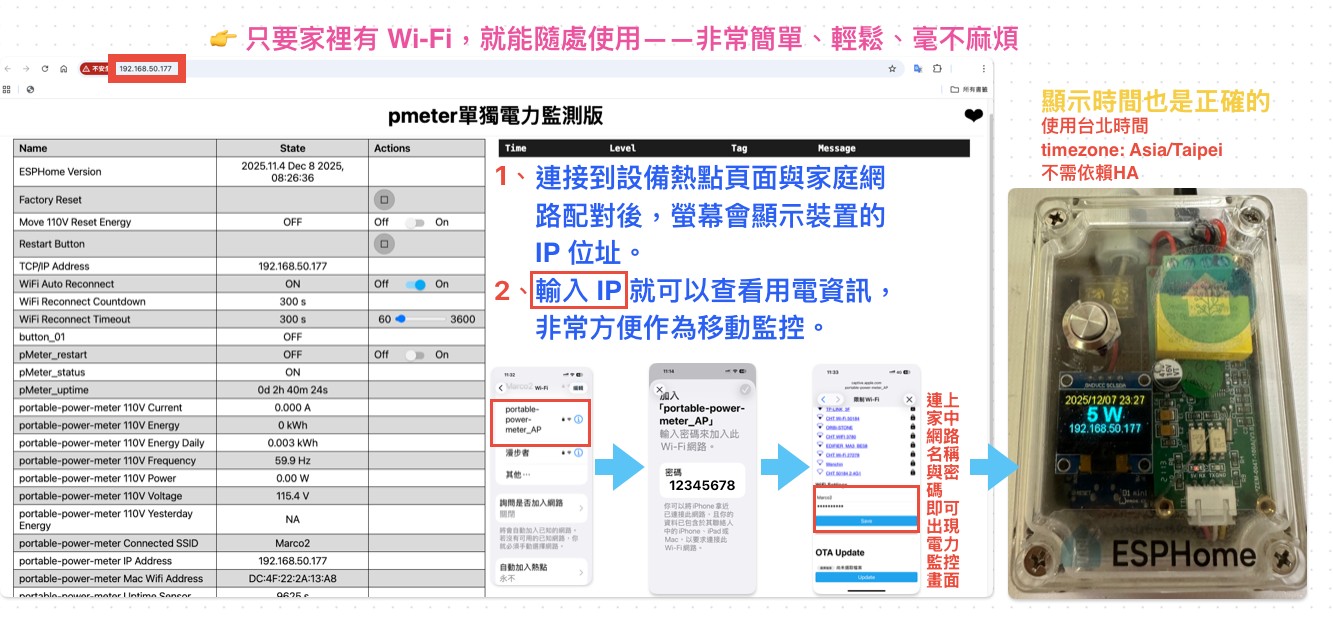

web_server:
port: 80
################################################################################################
# WiFi 設定
################################################################################################
wifi:
min_auth_mode: WPA2
ap:
ssid: "${device_name}_AP"
password: !secret ap_password
captive_portal:
################################################################################################
# 全域變數
################################################################################################
globals:
- id: oled_timeout_sec
type: int
initial_value: '30' # OLED 亮 30 秒後自動關閉
################################################################################################
# 按鈕：系統 Restart
################################################################################################
button:
- platform: restart
name: "Restart Button"
id: restart_button
################################################################################################

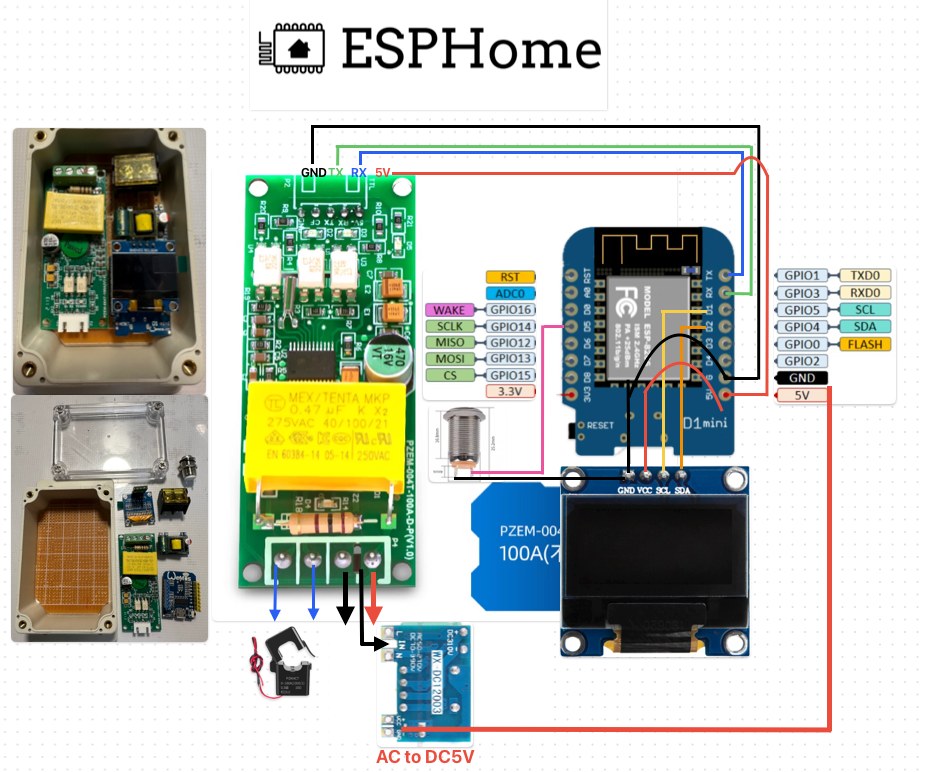

# I2C / UART / Modbus
################################################################################################
i2c:
sda: D2
scl: D1
scan: true
################################################################################################
uart:
- id: ubus1
tx_pin: GPIO1 # TX → PZEM RX
rx_pin: GPIO3 # RX → PZEM TX
baud_rate: 9600
stop_bits: 1
################################################################################################
modbus:
- id: modbus1
uart_id: ubus1
################################################################################################
# 時間同步（HA + SNTP）
################################################################################################
time:
- platform: homeassistant
id: homeassistant_time
on_time:
- seconds: 59
minutes: 59
hours: 23
then:
- sensor.template.publish:
id: PZEM004T_Move_YESTERDAY_ENERGY
state: !lambda return id(PZEM004T_Move_ENERGY).state;
################################################################################################
- platform: sntp
id: esptime
timezone: Asia/Taipei
################################################################################################
# WiFi 自動重連開關 + OLED 開關
################################################################################################
switch:
- platform: template
name: "${device_name} 螢幕狀態"
id: sw
restore_mode: ALWAYS_OFF
lambda: |-
return id(my_display).is_on();
turn_on_action:
- lambda: id(my_display).turn_on();
turn_off_action:
- lambda: id(my_display).turn_off();
################################################################################################
- platform: restart
name: "pMeter_restart"
################################################################################################
- platform: uart
uart_id: ubus1
name: "Move 110V Reset Energy"
data: [0x01, 0x42, 0x80, 0x11]
################################################################################################
# 按鈕：單擊亮屏、雙擊關屏（特別最佳化過）
################################################################################################
binary_sensor:
- platform: gpio
id: button_01
pin:
number: GPIO14
mode: INPUT_PULLUP
inverted: true
filters:
- delayed_on: 50ms
- delayed_off: 50ms
on_multi_click:
################################################################################################
# 單擊：開螢幕 + 重設倒數
- timing:
- ON for at most 1s
- OFF for at least 400ms
then:
- text_sensor.template.publish:
id: buttons
state: "button_01_single"
- switch.turn_on: sw # 開螢幕
- script.execute: oled_off_timer # 重設倒數
- delay: 2s
- text_sensor.template.publish:
id: buttons
state: ""
################################################################################################
# 雙擊：關螢幕
- timing:
- ON for at most 1s
- OFF for at most 399ms
- ON for at most 1s
- OFF for at least 400ms
then:
- text_sensor.template.publish:
id: buttons
state: "button_01_double"
- switch.turn_off: sw # 關螢幕
- delay: 2s
- text_sensor.template.publish:
id: buttons
state: ""
################################################################################################

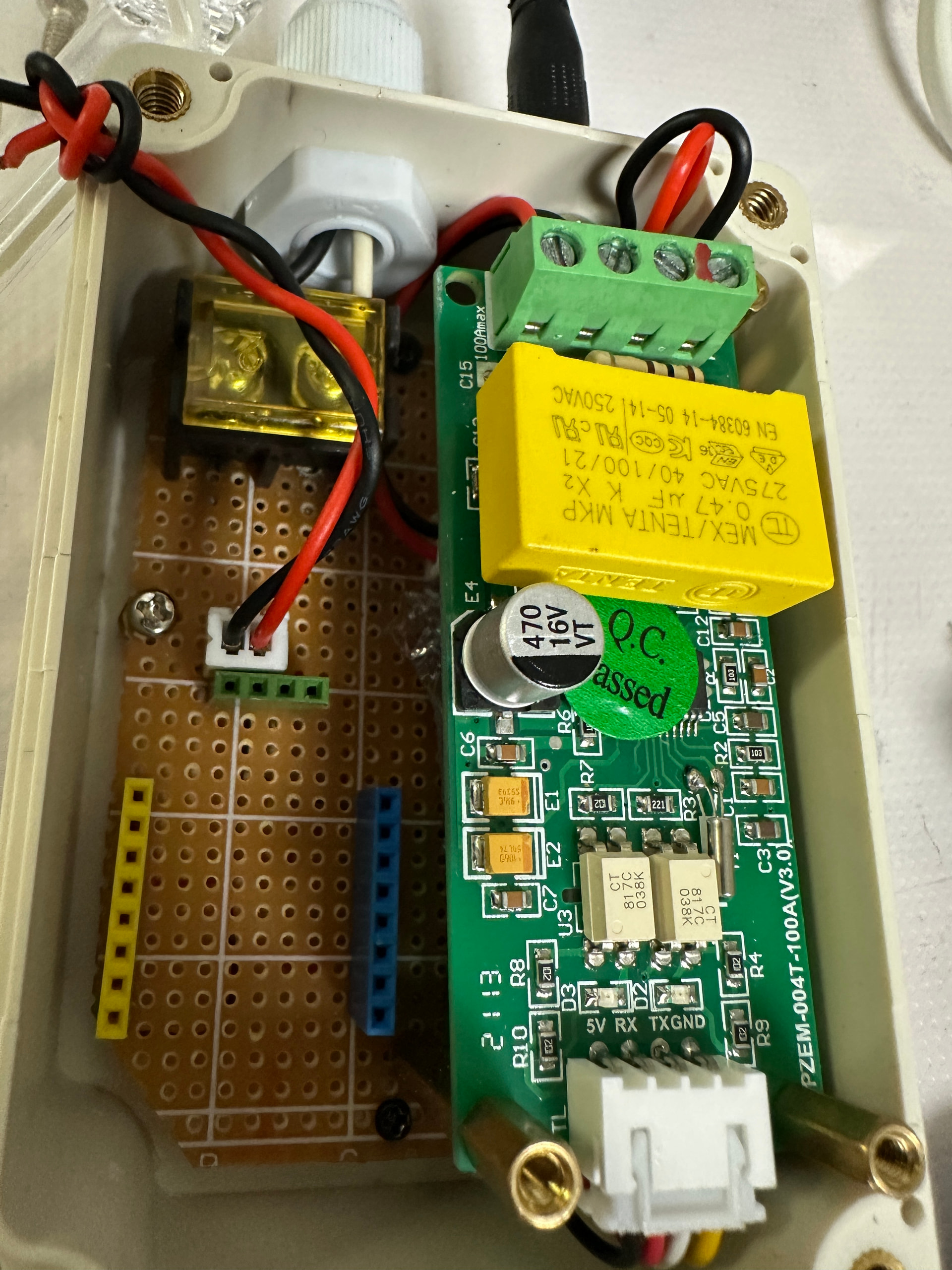

# PZEM-004T V3 – 電壓/電流/功率/頻率/能耗
################################################################################################
sensor:
- platform: pzemac
energy:
name: "${device_name} 110V Energy"
filters:
- multiply: 0.001 # Wh → kWh
unit_of_measurement: kWh
################################################################################################
frequency:
name: "${device_name} 110V Frequency"
id: PZEM004T_Move_Frequency
################################################################################################
voltage:
name: "${device_name} 110V Voltage"
id: PZEM004T_Move_Voltage
################################################################################################
current:
name: "${device_name} 110V Current"
id: PZEM004T_Move_Current
################################################################################################
power:
name: "${device_name} 110V Power"
id: PZEM004T_Move_POWER
################################################################################################
update_interval: 6s
modbus_id: modbus1
################################################################################################
# 每日電量統計（自動歸零）
################################################################################################
- platform: total_daily_energy
name: "${device_name} 110V Energy Daily"
power_id: PZEM004T_Move_POWER
id: PZEM004T_Move_ENERGY
accuracy_decimals: 3
filters:
- multiply: 0.001 # W → kW
unit_of_measurement: kWh
################################################################################################
# 昨日電量（由 on_time 自動更新）
################################################################################################
- platform: template
name: "${device_name} 110V Yesterday Energy"
id: PZEM004T_Move_YESTERDAY_ENERGY
unit_of_measurement: "kWh"
accuracy_decimals: 2
icon: mdi:power
update_interval: 60s
################################################################################################
# Uptime
################################################################################################
- platform: uptime
name: "${device_name} Uptime Sensor"
id: uptime_sec
################################################################################################
# 字型（你已確認 arial.ttf 已放在 ESPHome 目錄內）
################################################################################################
font:
- file: "arial.ttf"
id: font1
size: 16
################################################################################################

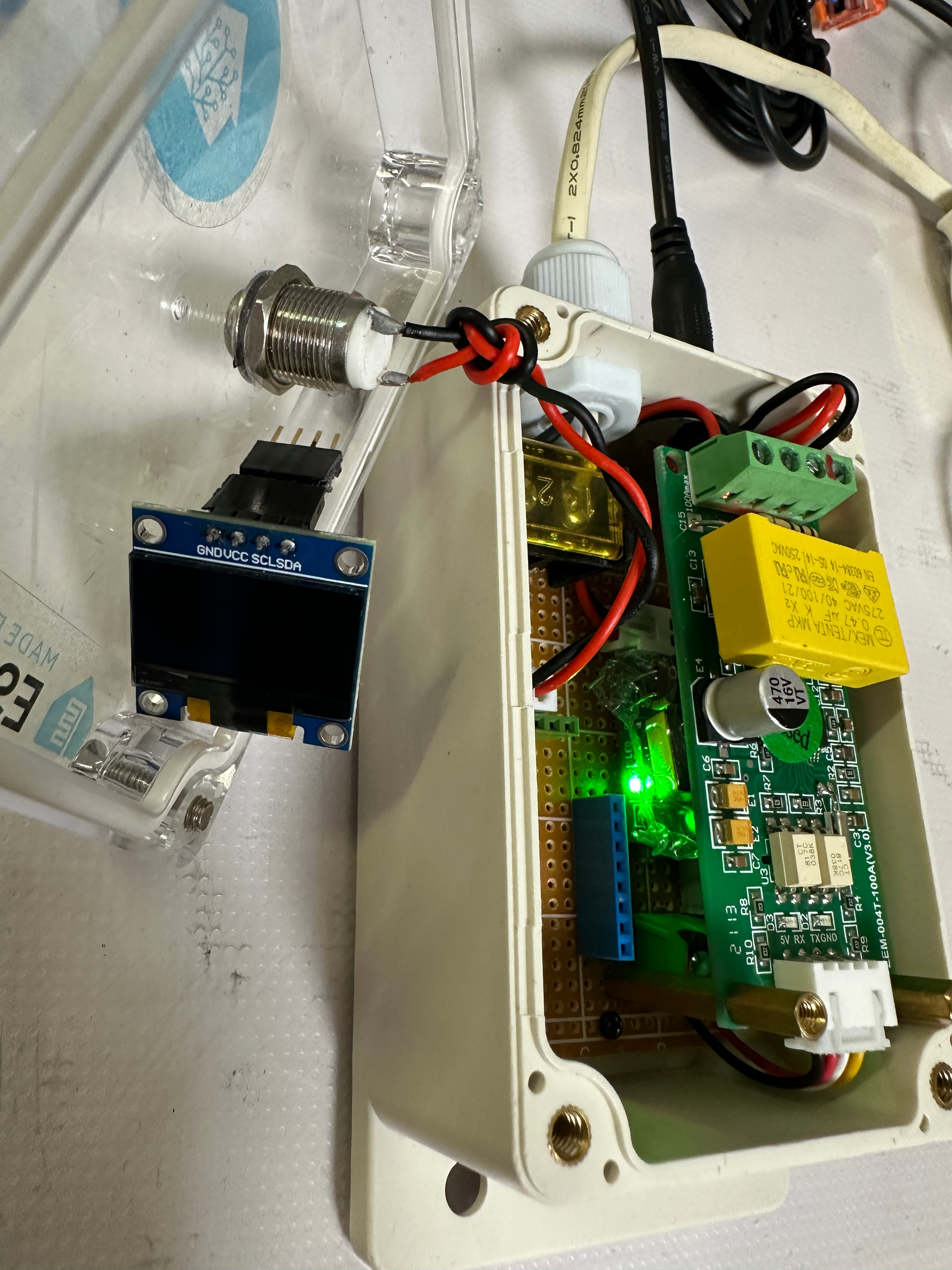

# OLED 顯示 SSD1306（最佳化後）
################################################################################################
display:
- platform: ssd1306_i2c
model: SSD1306_128X64
address: 0x3C
id: my_display
pages:
- id: page1
lambda: |-
// 時間
it.strftime(64, 0, id(font1), TextAlign::TOP_CENTER,
"%Y/%m/%d %H:%M", id(esptime).now());
// 功率
it.printf(64, 38, id(font1), TextAlign::BASELINE_CENTER,
"%.0f W", id(PZEM004T_Move_POWER).state);
// IP 位址
it.printf(64, 56, id(font1), TextAlign::BASELINE_CENTER,
"%s", id(tcp_ip_address).state.c_str());
################################################################################################
# Script：OLED 自動關閉計時（已最佳化）
################################################################################################
script:
# 倒數關閉 OLED
- id: oled_off_timer
mode: restart
then:
- delay: !lambda 'return (uint32_t)(id(oled_timeout_sec) * 1000);'
- lambda: |-
id(my_display).turn_off();
# OLED Reset（I2C 重置）
- id: oled_reset
then:
- lambda: |-
id(my_display).setup();
################################################################################################
# Text Sensors（IP / Buttons / Uptime）
################################################################################################
text_sensor:
# 顯示 TCP/IP（顯示在 OLED）
- platform: template
name: "TCP/IP Address"
id: tcp_ip_address
lambda: |-
return { WiFi.localIP().toString().c_str() };
################################################################################################
# Button 狀態
- platform: template
name: ${device_name}Switches
id: buttons
icon: "mdi:light-switch"
lambda: |-
return {};
################################################################################################
# Uptime 轉字串
- platform: template
name: pMeter_uptime
id: uptime_text
icon: mdi:clock-start
update_interval: 113s
lambda: |-
int seconds = (int) id(uptime_sec).state;
int days = seconds / 86400;
seconds %= 86400;
int hours = seconds / 3600;
seconds %= 3600;
int minutes = seconds / 60;
seconds %= 60;
char buffer[32];
sprintf(buffer, "%dd %dh %dm %ds", days, hours, minutes, seconds);
return {buffer};
################################################################################################
# WiFi Info Sensor（多提供一組 IP，給 HA 用）
################################################################################################
- platform: wifi_info
ip_address:
name: "${device_name} IP Address"
icon: "mdi:ip-network"
################################################################################################
# Interval：若螢幕亮著，持續重置倒數
################################################################################################
interval:
- interval: 60s
then:
- if:
condition:
lambda: 'return id(my_display).is_on() && !id(oled_off_timer).is_running();'
then:
- script.execute: oled_off_timer
################################################################################################
